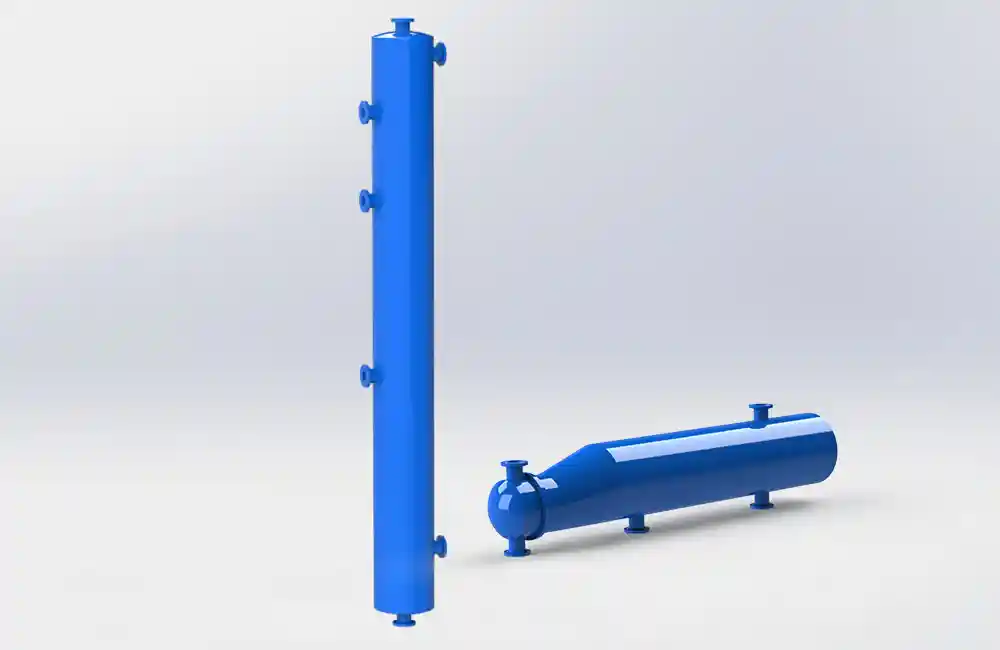

برج تقطیر

بطور کلی برج تقطیر شامل ۴ قسمت اصلی می باشد:

۱- برج (Tower)
۲- سیستم جوشاننده (Reboiler)
۳- سیستم چگالنده (Condensor)
۴- تجهیزات جانبی شامل: انواع سیستمهای کنترل کننده، مبدلهای حرارتی میانی، پمپها و مخازن جمع آوری محصول.

اجزای اصلی برج تقطیر:

نازل : محل اتصال لوله های ورودی و خروجی به برج تقطیر را نازل می‌گویند.
رفلاکس درام: مخزن رفلاکس برای جمع آوری محصولات سرد شده در بالای برج تقطیر استفاده میشود. محصول ورودی به مخزن رفلاکس مایع یا مخلوطی از مایع و بخار است. اگر کندانسور جزئی باشد محصول مخلوطی از بخار و مایع است. اگر کندانسور کامل باشد محصول به صورت مایع به مخزن وارد می‌شود. مقداری از مخزن رفلاکس به عنوان رفلاکس یا جریان برگشتی به برج باز می‌گردد.

انواع جداسازها: از Separator ها برای جداسازی فازهای مختلف که در هم مخلوط شده اند استفاده میشود. معمولا عامل اساسی جداسازی فازهای مایع از یکدیگر اختلاف دانسیته مواد است.

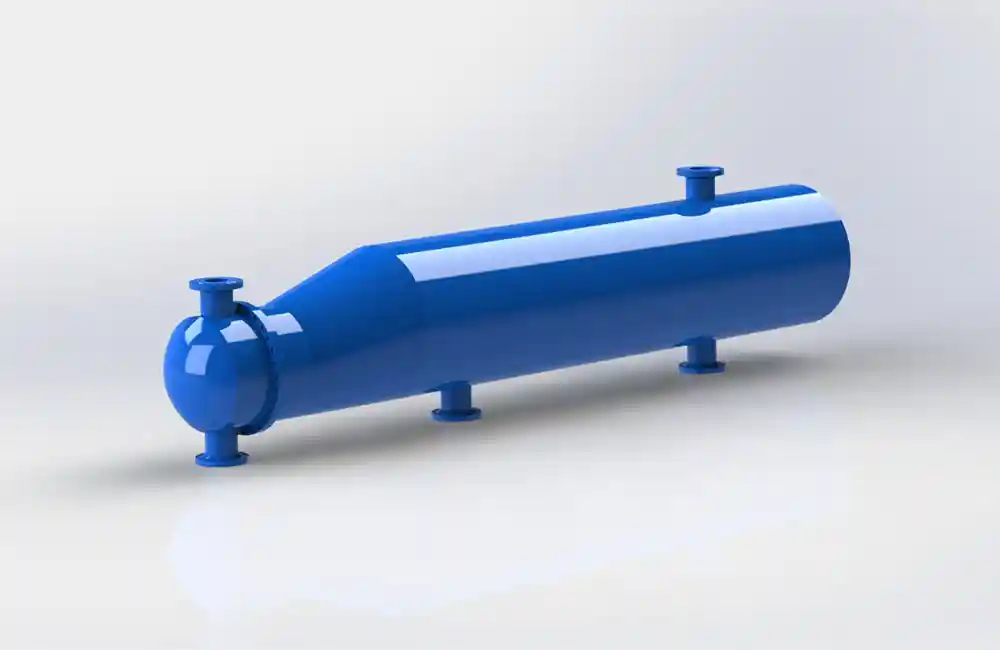

ریبویلر ها یا جوش آورها: تجهیزاتی هستند که برای تامین بخار و حرارت مورد نیاز انتهای برج تقطیر استفاده می‌شود. ریبویلر ها اکثرا از نوع مبدل های پوسته و لوله می‌باشند. مایع انتهای ستون تقطیر در ریبویلر گرم شده و به صورت بخار به برج باز میگردد. از بخار آب ، گاز و مایعات دیگر به عنوان ماده واسطه استفاده می‌شود.

پمپ: پمپ ها برای انتقال مایع به ارتفاع زیاد و مایعات با ویسکوزیته بالا استفاده میشود. به این ترتیب میتوان پمپ هایی در نقاط مختلف واحد برای انتقال مایعات به کار برد.

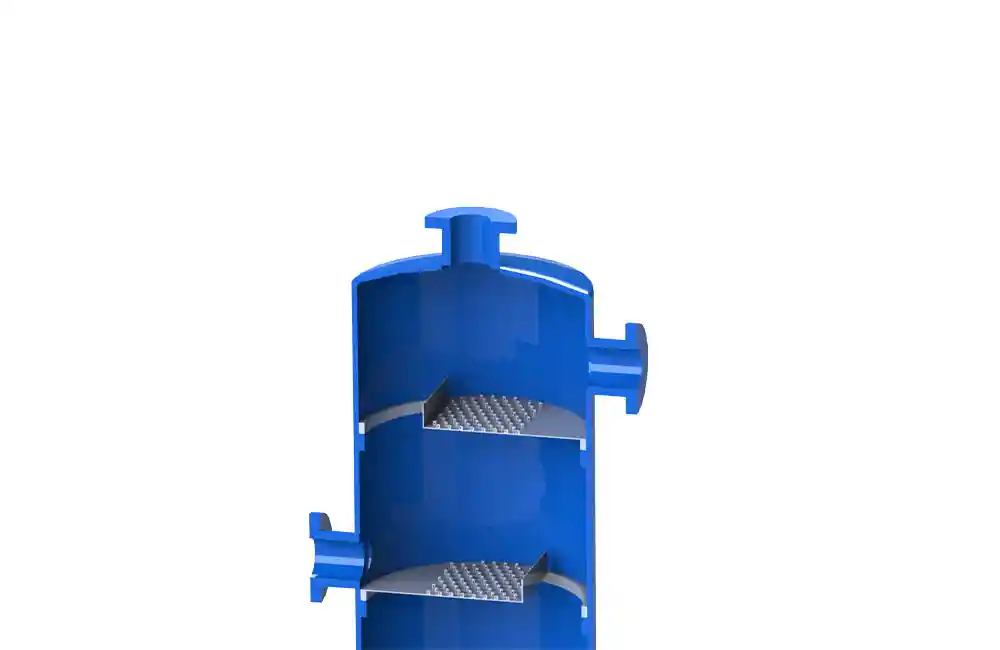

مهمترین نکته ای که در یک برج تقطیر باید رعایت شود و کلیدی ترین قسمت برج تقطیر است، ایجاد سطح تماس مناسب بین فاز مایع و بخار است به صورتی که هر چه سطح تماس بیشتر شود، عمل تفکیک با بازدهی بیشتری صورت می گیرد.
