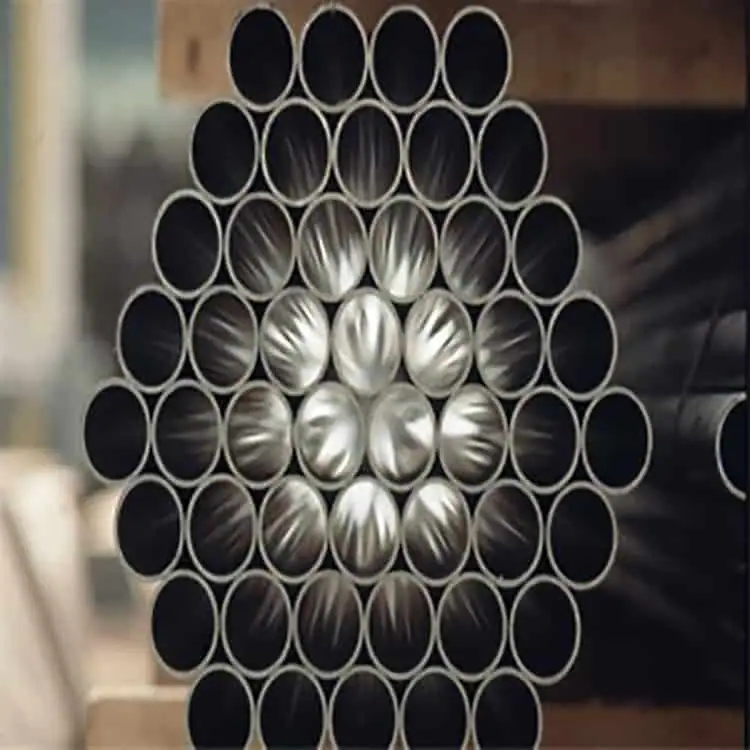

لوله آتشخوار در دیگ بخار به لوله هایی می گویند که وظیفه حمل گاز داغ یا آب داغ یا بخار را بر عهده دارد. لوله آتش خوار از آلیاژ مخصوصی با ترکیب درصد های مختلف از مواد گوناگون ساخته می شوند تا بتوانند در دمای و فشار بالا فعالیت کنند. این لوله ها به گونه ای طراحی می شوند که حداقل توانایی 450 درجه سانتی گراد حرارت را داشته باشند. لوله اتش خوار بر اساس میزان مواد بکار رفته در آلیاژ آن ها با یکدیگر متفاوت هستند.

لوله های آتشخوار در دیگ های فایر تیوب وظیفه عبور گاز های داغ یا دوده را از درون لوله و آب از روی پوسته ی آن را بر عهده دارند. از سوی دیگر لوله های اتشخوار در دیگ بخار واتر تیوب وظیفه عبور آب و بخار را از درون لوله و حرارت و شعله را از روی پوسته بر عهده دارند. با توجه به خصوصیات منحصر بفرد این لوله ها در ادامه به بررسی آن ها پرداخته می شود.

کاربرد لوله آتش خوار در دیگ بخار

لوله آتشخوار کاربرد های گوناگونی دارند. این لوله ها در انواع دیگ های بخار، دیگ روغن داغ، جک های هیدرولیکی و صنایع گوناگون شامل کشتی سازی، حمل و نقل و صنایع شیمیایی به کار می روند. در میان کاربرد های مختلف آن، استفاده از لوله ها در دیگ های بخار از اهمیت بالایی برخوردار است. در دیگ های بخار لوله ها بنا به نوع دیگ بخار، می توانند آب، بخار یا گاز داغ را از خود عبور دهند. این دیگ بخار لوله آتشی گاز داغ و دوده از درون لوله ها عبور کرده و آب از سطح بیرونی لوله ها با آن برخورد می کند. به دلیل طراحی خاص این لوله ها و ضخامت پایین آن ها، انتقال حرارت از گاز داغ به آب رخ می دهد و بخار ایجاد می کند. در دیگ بخار لوله آبی فرآیند بصورت برعکس اتفاق می افتد.

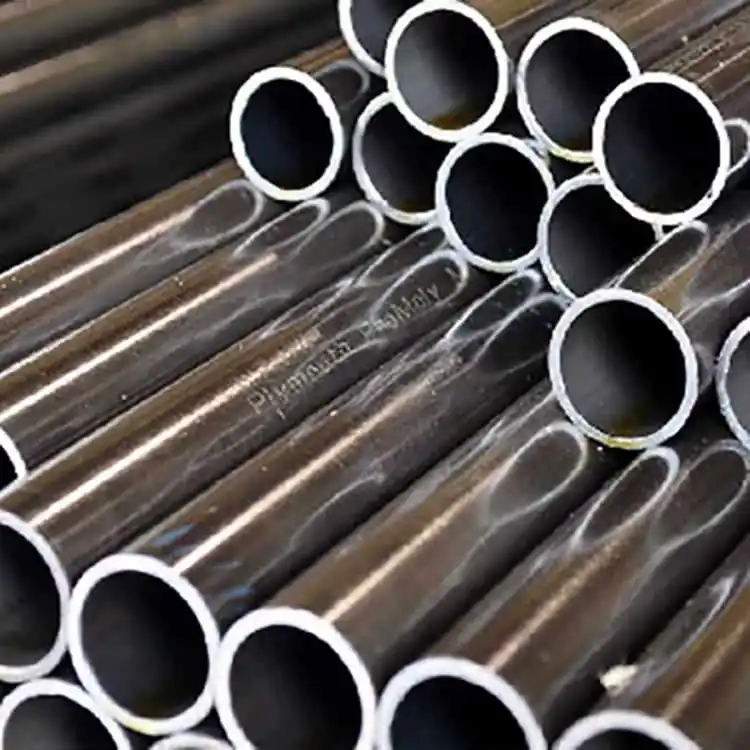

انواع استاندارد لوله اتشخوار

مانند دیگر ادوات صنعتی لوله آتشخوار نیز از استاندارد های خاص خود برخوردار است. همچنین با توجه به این که در معرض دما و فشار بالا قرار میگیرند، ایمنی و رعایت آیین نامه های ساخت و طراحی آن ها از اهمیت بالایی برخوردار است.

• آلیاژ 1.0305 از استاندارد ST3508-DIN17175: این آلیاژ تا 585 درجه سانتی گراد و فشار 25 بار را تحمل می نماید. و برای دیگ های روغن داغ و دیگ بخار واتر تیوب و فایر تیوب مناسب است.
• آلیاژ 1.0405 از استاندارد ST4508-DIN2448-DIN17175: این آلیاژ تا 535 درجه سانتی گراد و فشار 30 بار را تحمل می نماید. و برای دیگ های روغن داغ و دیگ بخار واتر تیوب و فایر تیوب مناسب است.
• آلیاژ 1.0305 از استاندارد ASME SA192-DIN17175: این آلیاژ تا 550 درجه سانتی گراد را تحمل می کند. برای دیگ های آبگرم و دیگ بخار فایر تیوب مناسب است.
• آلیاژ 1.0305 از استاندارد ASTM A179-BoilerTube: این آلیاژ تا 530 درجه سانتی گراد را تحمل نموده و برای مبدل های حرارتی مناسب است.

مشخصات لوله آتشخوار

لوله آتشخوار بر اساس انواع خصوصیات شناخته می شوند. لوله های آتش خوار بر اساس نامگذاری بدین صورت می باشند. A106 – A333 – A335GRP11 – A335 نامگذاری لوله های آتش خوار است. این لوله ها معمولا 12 متر طول داشته و سایز بندی به صورت 38، 44.5، 50.8، 57، 60.3، 63.5 و 66.1 است. مواد سازنده این لوله ها معمولا از جنس کربن و منگنز است. استفاده از کربن در آلیاژ باعث افزایش سختی لوله ها می شود. استفاده از منگنز نیز تحمل حرارتی این لوله ها را افزایش می دهد. آلیاژ ها را در ترکیب درصد های مختلف این دو عنصر می سازند. تا بر اساس کاربرد میزان تحمل فشار و دما به میزان دلخواه باشد. عوامل تعیین کننده در قیمت لوله های اتش خوار شامل مواردی مانند متریال لوله، متراژ. شرکت سازنده، تعداد شاخه ها و و وزن لوله می شود.
